Авторы: кандидат технических наук Татарников В.А., кандидат технических наук Акишин В.В., отдел промышленного рыболовства Всероссийского научно-исследовательского института рыбного хозяйства и океанографии (ВНИРО).
Данная статья продолжает серию публикаций по способам и орудиям промышленного рыболовства, систематизированными в соответствии с существующим классификатором. Материалы включают перечень орудий лова с указанием кодов по международному статистическому классификатору ФАО и отраслевой системе мониторинга и перечень терминов, используемых в промышленном и прибрежном рыболовстве на Дальневосточном рыбохозяйственном бассейне с описанием их значения. Новая статья посвящена тралам.
Трал представляет собой отцеживающее орудие рыболовства в форме конусообразного сетного мешка с системой оснастки, буксируемое по дну или в толще воды. Буксировка (траление) осуществляется промысловым судном (траулером, тральщиком), поэтому все виды тралов относят к тралируемым орудиям лова. Необходимая рабочая форма сетной траловой оболочки обеспечивается с помощью специальных распорных средств - бимов, траловых досок, гидродинамических щитков, поплавков (кухтылей), сосредоточенных или распределенных грузов, а также ее собственного гидродинамического сопротивления.
Принцип лова тралом состоит в захвате, направлении в удерживающую часть, удержании и накоплении в аккумулирующей части объекта лова.
По способу применения тралы подразделяются на две основные группы -
донные и
разноглубинные, в последней группе иногда выделяют придонные тралы. Донные тралы предназначены для добычи (вылова) гидробионтов, обитающих на дне водоема и в непосредственной близости от него, придонные - только находящихся в непосредственной близости от грунта, разноглубинные - в толще воды.
По способу горизонтального раскрытия все тралы делятся на
распорные (оттертралы), близнецовые и бимтралы.
У
оттертралов горизонтальное раскрытие обеспечивает распорная сила траловых досок, у
бимтралов - специальный брус (бим). Близнецовыми тралами работают с двух судов (без траловых досок), и их раскрытие обеспечивается за счет расхождения судов.
Наименование трала согласно ОСТ 15 30-72 «Конструкторская документация орудий рыболовства. Тралы рыболовные» (с изменением №2 от 30.03.1988 г.) [ОСТ 15 30-72] определяется его типом, длиной верхней подборы без голых концов и периметром сечения трала в метрах в условной посадке 0,5 по гужу верхней пласти для разноглубинного трала и нижней пласти для донного трала, назначением трала. Например, наименование донного трала с длиной верхней подборы без голых концов 25 м и периметром сечения трала 35,4 м, буксируемого одним судном типа СРТ мощности 290 кВт, будет «трал Д-25/35,4-СРТ/290». Изменение № 2 не было практически реализовано в отечественном рыболовстве, результате чего в справочнике орудий лова ФГБУ «ЦСМС» [Справочник Центра системы, электронный ресурс] нет ни одного трала с таким наименованием.
Как правило, в российской конструкторской документации используется наименование тралов, принятое до введения изменения № 2. Поэтому в классификаторе наименование трала определяется его типом, длиной верхней подборы без голых концов и периметром сечения трала в условной посадке 0,5 в метрах. Соответственно, наименование донного трала с длиной верхней подборы без голых концов 25 м и периметром сечения трала 35,4 м будет «трал донный 25/35,4 м».
Бимтралы - Beam trawls (стандартное обозначение - ТВВ)
Бимтралы являются одним из видов тралов и представляют собой донный трал с малым вертикальным раскрытием для промысла малоподвижных донных объектов: креветок, камбаловых и беспозвоночных. Горизонтальное раскрытие бимтрала обеспечивается изготовленным из дерева или металла бимом, достигающим более 10 м и установленным между концами крыльев.
Вертикальное раскрытие бимтрала обеспечивается установленными на концах крыльев клячовками либо салазками, а также установленным по верхней подборе плавом и загрузкой по нижней подборе. Стабильный контакт бимтрала с рунтом обеспечивают концентрированные загрузки, установленные в районе клячовок и на конце ваера.
Конструкция бимтрала представлена на рис. 1. Бимтралы имеют ограниченное применение на мелких судах при лове в прибрежных зонах. Для буксировки бимтралов применяют одноваерную или двухваерную схему.
![Рисунок1.png Рисунок1.png](/upload/medialibrary/e85/Рисунок1.png)

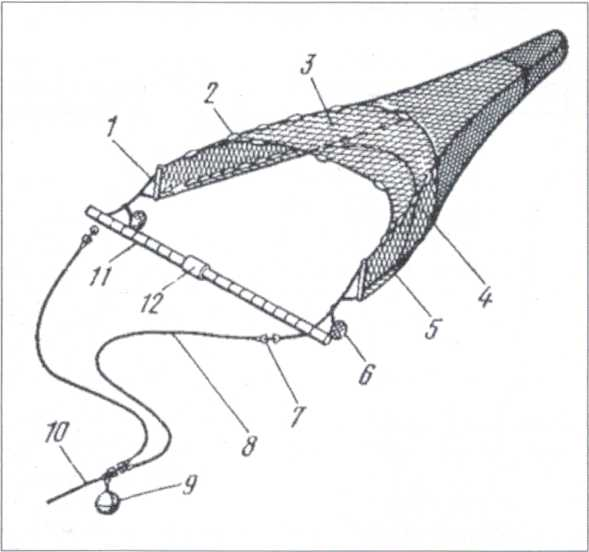

Рис. 1. Конструкция бимтрала:
1 - клячовка; 2 - плав; 3 - сетная часть; 4 - упрочняющая вставка на нижней пласти;
5 - грунтроп; 6 - клячовочный груз; 7 - вертлюг; 8 - кабель; 9 - груз ваерный;
10 - ваер; 11 - бамбуковый бим; 12 - соединительная муфта составного бима
Наименование бимтрала с длиной верхней подборы 2,65 м и периметром сечения трала 9,92 м будет «бимтрал 2,65/9,92 м». Чертежи бимтрала 2,65/9,92 м пр. КамчатНИРО представлены на рис. 2.
![Рисунок2.png Рисунок2.png](/upload/medialibrary/c2b/Рисунок2.png)
![Рисунок2_2.png Рисунок2_2.png](/upload/medialibrary/3bf/Рисунок2_2.png)

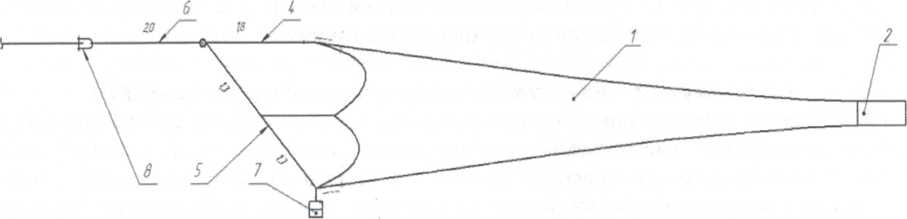

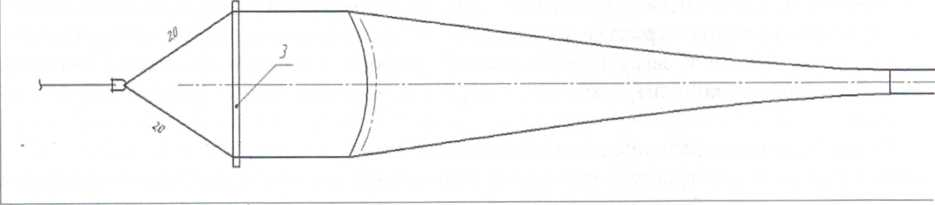

Рис. 2. Сборочный чертеж бимтрала 2,65/9,92 м пр. КамчатНИРО:
1 —передняя часть бимтрала; 2 — мешок траловый; 3 — бим; 4 — кабель верхний;
5 — кабель нижний; 6 — уздечка бима; 7 — груз-углубитель; 8 — скоба
![Рисунок3.png Рисунок3.png](/upload/medialibrary/42b/Рисунок3.png)

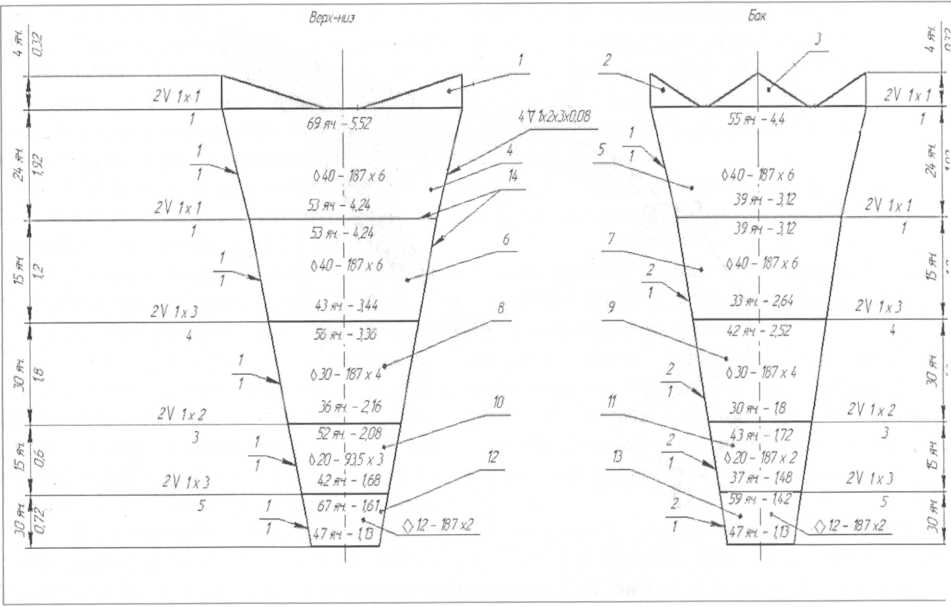

Рис. 3. Чертеж раскроя передней части бимтрала 2,65/9,92 м пр. КамчатНИРО
![Рисунок4.png Рисунок4.png](/upload/medialibrary/52e/Рисунок4.png)

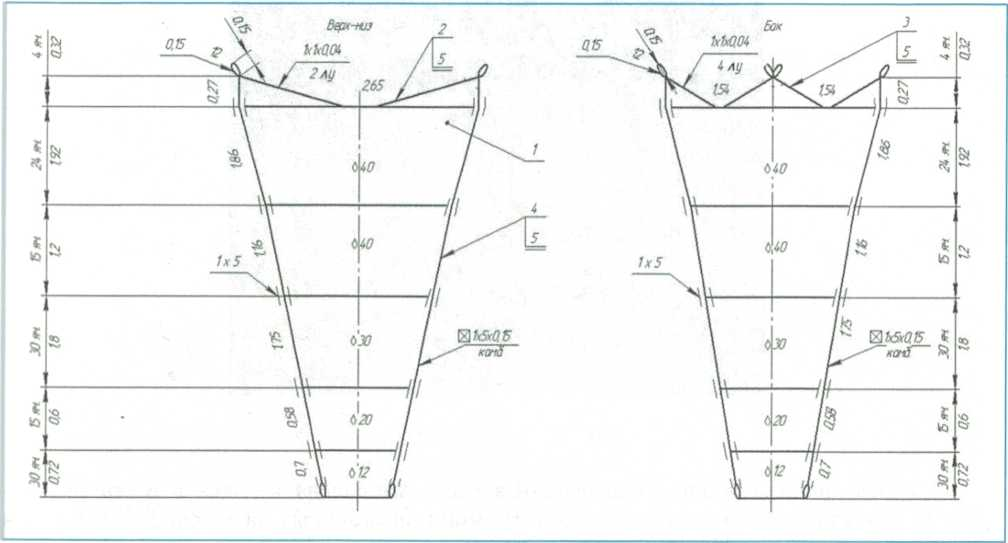

Рис. 4. Чертеж остропки бимтрала 2,65/9,92 м пр. КамчатНИРО
Результаты промысла. На Дальневосточном рыбохозяйственном бассейне бимтралами добывают в прибрежной зоне различные виды донных рыб, такие как камбалы дальневосточные, бычки, навага, корюшка.
Донные оттертралы - Single boat bottom otter trawls (стандартное обозначение - ОТВ)
Донные оттертралы являются одним из видов тралов и состоят из сетной части, тросовой оснастки и деталей промыслового вооружения [Карпенко, Быкова, 1981].
Донные тралы могут использоваться траулерами, работающими по кормовой бортовой схеме. По кормовой схеме могут работать два типа траулеров: имеющие специальный вырез в корме - слип или оснащенные траловым барабаном для намотки орудия лова, в этом случае слип может отсутствовать. Траулеры-кормовики, не имеющие слипа, часто используют средства гидромеханизации для выливки улова.
Добываемые донными тралами различные виды рыб и другие гидробионты, как правило, обладают вполне выраженной реакцией на отдельные элементы движущегося орудия лова, что позволяет эффективно их облавливать. Процесс лова рыбы любым отцеживающим орудием включает в себя захват скопления, направление в удерживающую часть, а затем в зону накопления, из которой впоследствии улов попадает
![Рисунок5.png Рисунок5.png](/upload/medialibrary/2f0/Рисунок5.png)

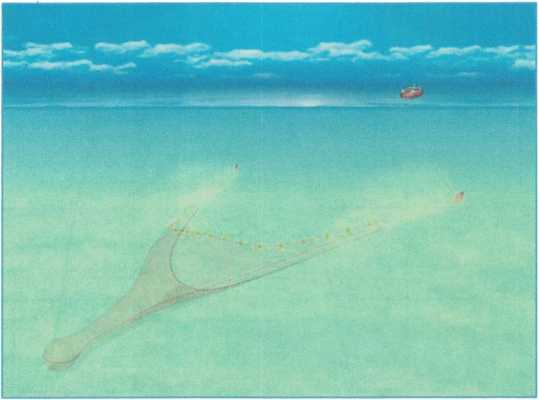

Рис. 5. Донное траление
У большинства донных тралов сетная часть выполнена из двух пластей (плах) - верхней и нижней, сшитых вдоль боковых кромок и посаженных на топенант [Мельников, 1991; Лукашов, 1972]. Передняя кромка верхней пласти садится на верхнюю подбору, нижней - на нижнюю подбору. Пласти состоят из выкроенных пластин крыльев, мотни и мешка. Верхняя пласть отличается от нижней дополнительным сетным козырьком - сквером, расположенным перед пластиной мотни. Крылья, сквер и пластины мотни трала образуют переднюю часть трала, которую изготовляют отдельно от мешка - конечной сетной части трала. Мешок состоит из конусной части и цилиндрической части, в конце которой за денежным стропом находится куток.
Донные тралы имеют нижнюю подбору более длинную чем верхняя за счет этой разницы в длине, верхняя пласть трала выступает вперед, образуя сквер, предотвращающий уход рыбы из зоны облова вверх. Нижняя подбора донного трала оснащается грунтропом, который во время траления движется по грунту и спугивает рыбу. На «легких» грунтах используют мягкий грунтроп, который изготавливается из стального троса, обмотанного канатом, и цепи. На тяжелых грунтах используется жесткий грунтроп, который набирается из бобинцев и резиновых дисков, которые катятся по грунту во время буксировки.
Широкое распространение получили грунтропы типа «рокхопер» - грунтроп из резиновых пластин или дисков, особенностью которого является то, что он не катится, а волочится по грунту, создавая перед собой зону повышенного гидродинамического давления и создавая мощный шлейф взмученной воды за собой. С целью обеспечения селективности промысла в концевой части мотни трала может устанавливаться сортирующая система, конструктивно выполненная, например, из решетки с фиксированным расстоянием между прутьями или решетки из гибких материалов. С целью предотвращения преждевременного износа сетного полотна тралового мешка на нижней части устанавливают фартук (предохранительное полотно) из сетного мата или парусины (брезента).
Горизонтальное раскрытие донного оттертрала обеспечивается распорными досками, а вертикальное раскрытие - гидродинамической оснасткой и (или) плавом на верхней подборе, загрузкой на нижней подборе. Концы подбор и топенантов соединены с кабелями - стальными канатами, ведущими к распорным доскам. От распорных досок к судну идут длинные буксировочные стальные канаты, называемые ваерами. Двигаясь, судно тянет ваера, от них движение передается на распорные доски, которые расходятся в стороны, растягивая кабели и раскрывая устье трала. При движении под воздействием оснастки сетная часть трала принимает рабочую форму.
Донное траление состоит из следующих операций: подготовки орудия лова к работе, постановки трала, траления по грунту, выборки трала, выливки улова.
Трал донный с тросовой оснасткой и промвооружением представлен на рис. 6.
![Рисунок6.png Рисунок6.png](/upload/medialibrary/4da/Рисунок6.png)

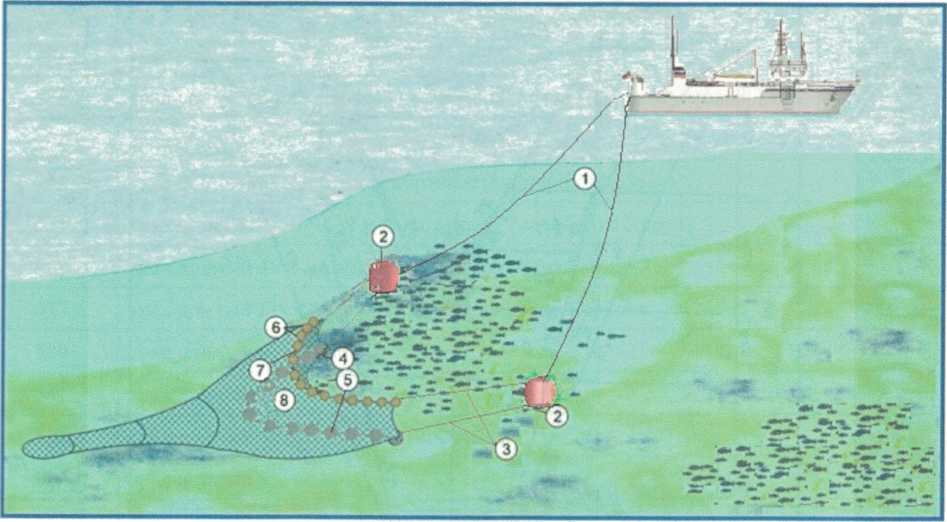

Рис. 6. Трал донный:
1 - ваер; 2 - траловая доска; 3 - кабель; 4 - нижняя подбора; 5 - бобинцы грунтропа;
6 - кухтыль, поплавок; 7 - верхняя подбора; 8 - сетная часть трала
Наименование донного трапа определяется типом трала, длиной верхней подборы без голых концов и периметром сечения трала в метрах в условной посадке 0,5 по гужу нижней власти.
Наименование донного трала с длиной верхней подборы 27,1 м и периметром сечения трала 25,3 м будет «трал донный 27,1/25,3 м».
Чертежи донного трала 27,1/25,3 м представлены на рис. 7.
![Рисунок7.png Рисунок7.png](/upload/medialibrary/626/Рисунок7.png)

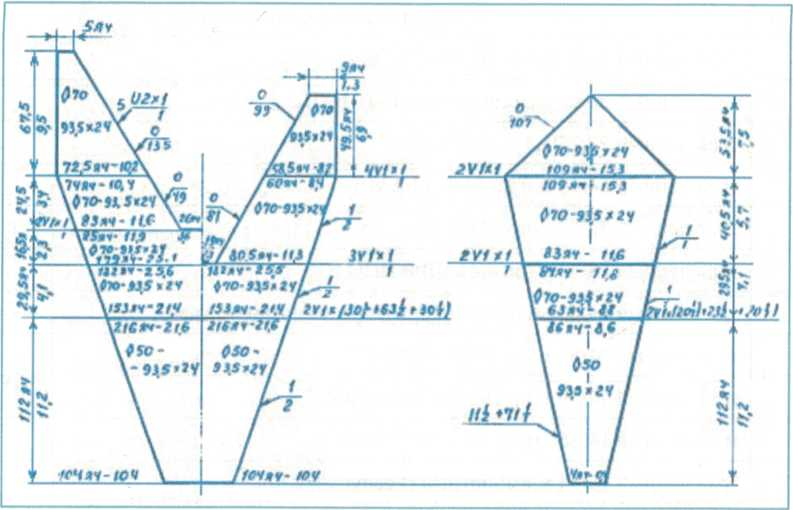

Рис. 7. Передняя часть трала донного 27,1/25,3 м
Разноглубинные оттертралы - Single boat midwater otter trawls (стандартное обозначение - OTM)
Разноглубинные оттертралы являются одним из видов тралов и состоят из сетной части, тросовой оснастки и деталей промыслового вооружения. В отличие от донного разноглубинный трал не имеет грунтропа и сквера, длины верхней и нижней подбор равны. При этом основные принципы конструкции и работы обоих типов тралов идентичны. Сетная часть разноглубинных тралов симметрична как в вертикальной, так и в горизонтальной плоскостях. Соответственно, верхняя и нижняя пласти идентичны по конструкции, одинаковы и все боковые пласти. В зависимости от числа пластей, из которых выполнена сетная часть, бывают двухпластные, четырехпластные, шестипластные и восьмипластные разноглубинные тралы. Также по конструкции сетной части различаются с крупноячейные и канатные разноглубинные тралы.
Конструктивно разноглубинный трал имеет крылья, мотню и траловый мешок. Крылья служат для подсоединения трала к судну, посредством кабельной оснастки и ваеров, задания рабочей формы тралу и направления облавливаемой рыбы в устье трала. Крылья могут изготавливаться из крупноячейной дели или из канатов. Мотня - это часть трала, расположенная между крыльями и траловым мешком, которая может включать канатные, крупноячейные и мелкоячейные части. Мотня служит для задания рабочей формы тралу, удержания объекта лова внутри оболочки трала и направления в аккумулирующую улов часть трала - траловый мешок. Передняя часть мотни крупногабаритных тралов обычно изготавливается из канатов и крупноячейной дели. Траловый мешок служит для аккумулирования улова и изготавливается из дели с шагом (размером) ячеи, обеспечивающим удержание целевого вида лова. В разноглубинных тралах, так же как и в донных, могут использоваться селективные устройства, способствующие отсеиванию мелких рыб непромысловых размеров или рыб других видов, тем самым обеспечивая селективность лова. Горизонтальное раскрытие разноглубинного оттертрала обеспечивается распорными досками, а вертикальное раскрытие - гидродинамической оснасткой и (или) плавом на верхней подборе, загрузкой на нижней подборе, грузов-углубителей, устанавливаемых в месте соединения голых концов с кабелями. Голым концом называется участок каната, выступающий за сетное (или канатное) полотно трала..
Разноглубинные тралы могут использоваться траулерами, работающими по кормовой со слипом или траловыми барабанами) и бортовой схеме траления. Обычно судно одновременно работает одним разноглубинным тралом.
Траление состоит из следующих операций: подготовки орудия лова к работе, постановки трала, траления в толще воды или в непосредственной близости от грунта, выборки трала, выливки улова.
Схема лова разноглубинным тралом представлена на рис. 8.
![Рисунок8.png Рисунок8.png](/upload/medialibrary/861/Рисунок8.png)

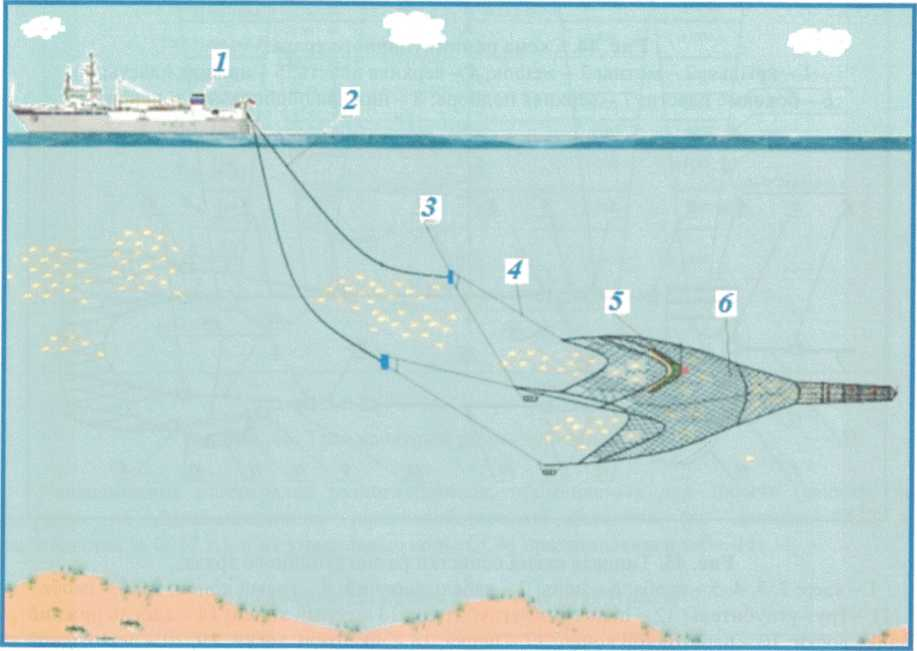

Рис. 8. Лов разноглубинным тралом:
1 - промысловое судно (траулер); 2 - ваера; 3 - траловые доски; 4 - кабели;
5 - верхняя подбора трала с гидродинамическими щитками; 6 - разноглубинный трал
Схема разноглубинного трала представлена на рис. 9, а схема оснастки разноглубинного трала - на рис. 10.
![Рисунок9.png Рисунок9.png](/upload/medialibrary/487/Рисунок9.png)

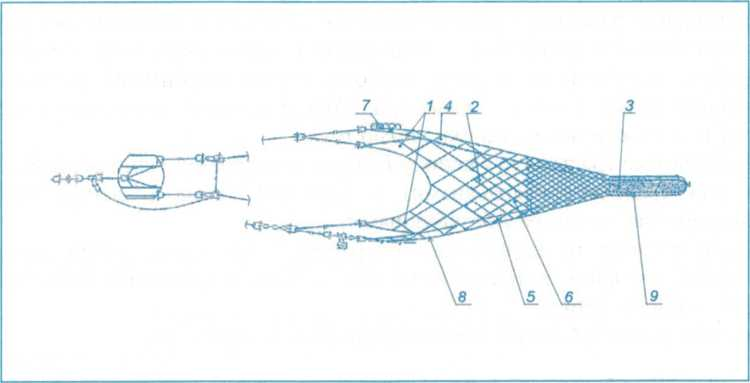

Рис. 9. Схема разноглубинного трала:
1 - крылья; 2 - мотня; 3 - мешок; 4 - верхняя пласть; 5 - нижняя пласть;
6 - боковые пласти; 7 - верхняя подбора; 8 - нижняя подбора; 9 - топенанты
![Рисунок10.png Рисунок10.png](/upload/medialibrary/38a/Рисунок10.png)

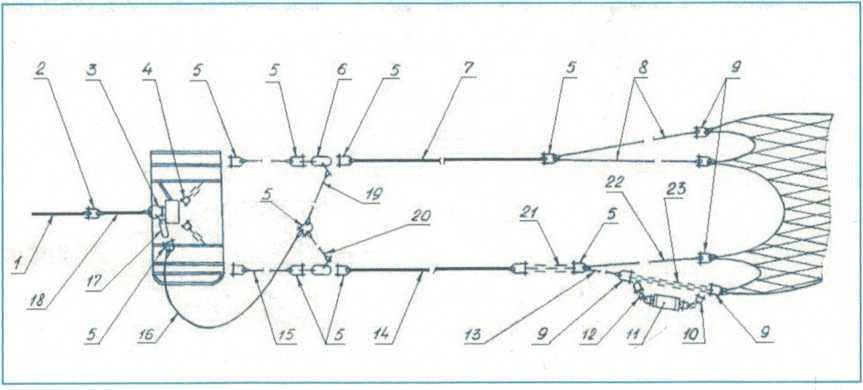

Рис. 10. Типовая схема оснастки разноглубинного трала:
1 - ваер; 2, 3, 4, 5 - скоба; 6 - цепь; 7 - кабель верхний; 8 - голый конец; 9, 10 - скоба;
11 - груз-углубитель; 12 - цепь груза-углубителя; 13 - голый конец; 14 - кабель нижний;
15 - лапка доски; 16 - переходной конец; 17 - цепка; 18 - шкентель доски; 19, 20 - переходной конец;
21- цепь регулировочная; 22 - голый конец; 23 - конец регулировочный
Наименование разноглубинного трала определяется типом трала, длиной верхней подборы без голых концов и периметром сечения трала в метрах в условной посадке 0,5 по гужу верхней пласти.
Наименование разноглубинного трала с длиной верхней подборы 98 м и периметром сечения трала 640 м будет «трал разноглубинный 98/640 м».

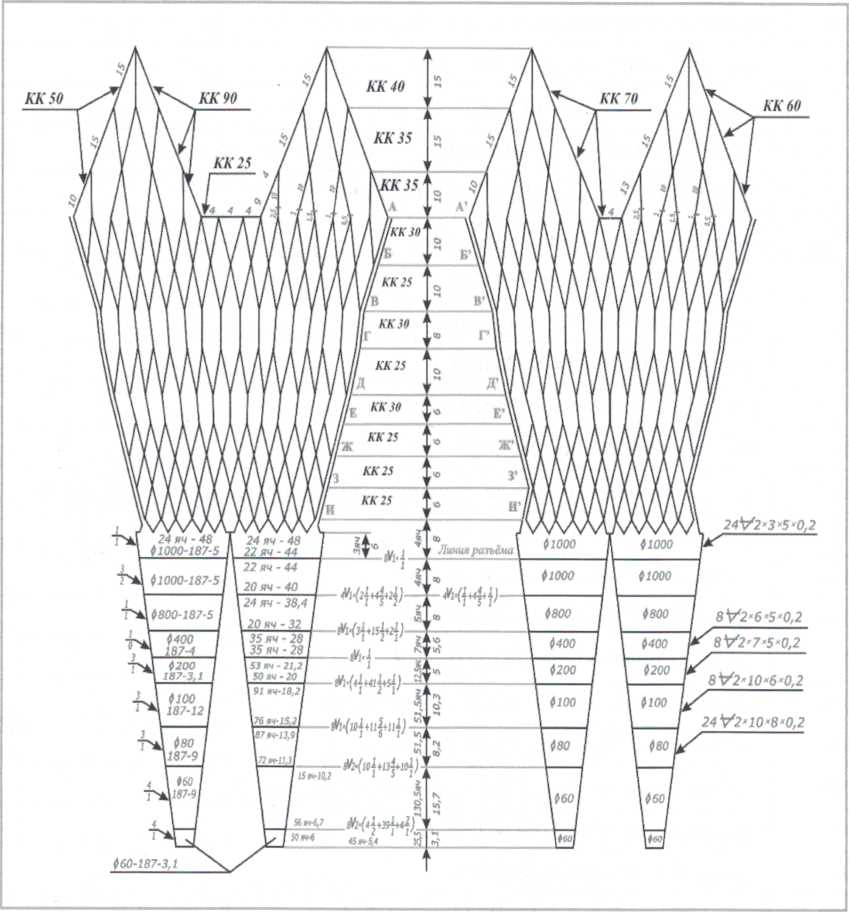

Чертеж канатного разноглубинного трала 98/640 м представлен на рис. 11.
![Рисунок11.png Рисунок11.png](/upload/medialibrary/68b/Рисунок11.png)
Рис. 11. Трал канатный разноглубинный 98/640 м
Близнецовые разноглубинные тралы - Midwater pair trawls (стандартное обозначение - РТМ)
Разноглубинные близнецовые тралы являются одним из видов тралов и по конструкции почти не отличаются от разноглубинных оттертралов. Промысел близнецовым разноглубинным тралом ведут два судна. Горизонтальное раскрытие близнецового разноглубинного трала обеспечивается судами-близнецами, а вертикальное раскрытие - гидродинамической оснасткой и (или) плавом на верхней подборе, загрузкой на нижней подборе, грузов-углубителей, устанавливаемых на голых концах трала.
В рыбопромысловой практике наибольшее распространение получила схема близнецового лова - с одним тралом. При работе с одним тралом каждое судно-близнец имеет на борту разноглубинный трал, которым работают по очереди. Соответственно, трал с ловом поднимается на борт каждого судна поочередно через траление. При работе с одним близнецовым тралом могут использоваться две схемы оснастки трала - двухваерную и дноваерную.
Схема лова близнецовым разноглубинным тралом по двухваерной схеме траления представлена на рис. 12.
![Рисунок12.png Рисунок12.png](/upload/medialibrary/498/Рисунок12.png)

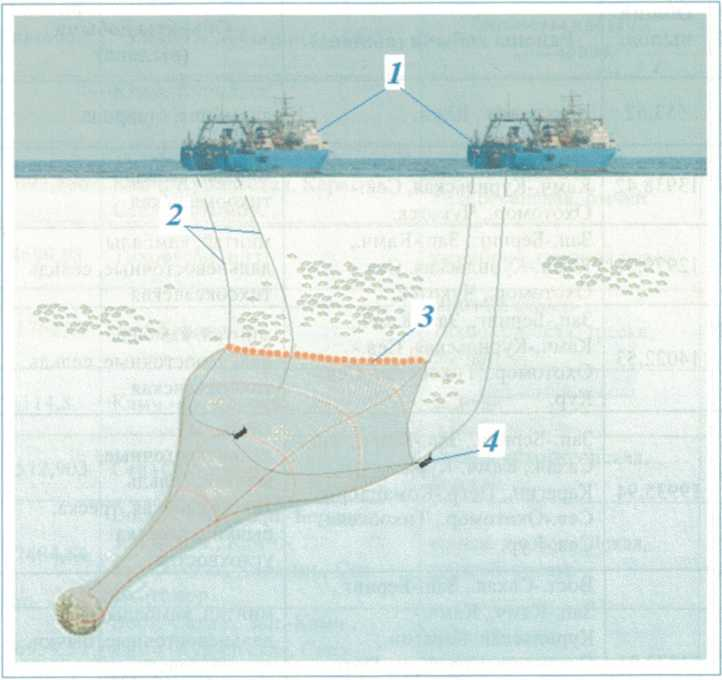

Рис. 12. Двухваерная схема траления близнецовым разноглубинным тралом:
1 - судно-близнец; 2 - ваера; 3 - гидродинамическая оснастка; 4 - груза-углубители

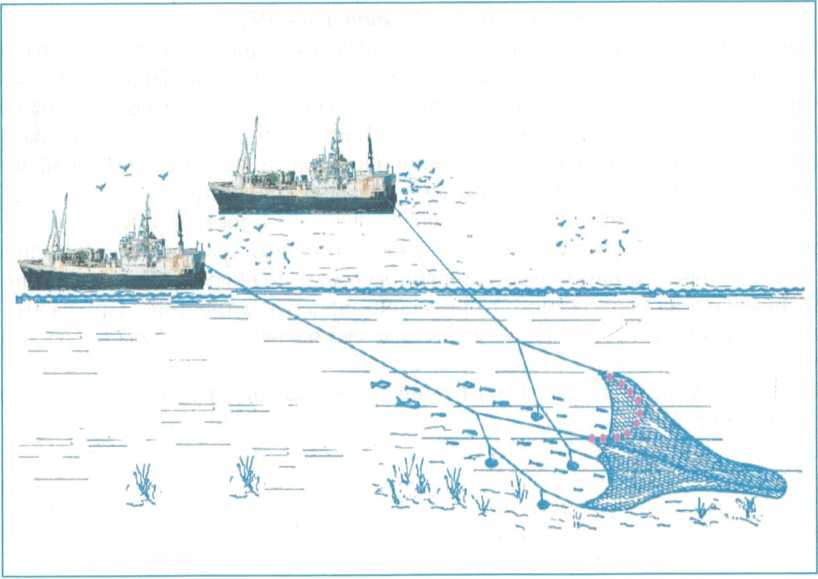

Схема лова близнецовым разноглубинным тралом по одноваерной схеме представлена на рис. 13.
![Рисунок13.png Рисунок13.png](/upload/medialibrary/1b0/Рисунок13.png)
Рис. 13. Одноваерная схема траления близнецовым тралом
Результаты промысла. Разноглубинными близнецовыми тралами на Дальневосточном рыбохозяйственном бассейне добывают минтая, сельдь тихоокеанскую. скумбрию дальневосточную, лимонему, сардину-иваси, лососей тихоокеанских, сайку, леща морского, анчоуса японского, кальмара Бартрама и кальмара командорского.
В статье использованы материалы книги «Перечень способов и орудий промышленного и прибрежного рыболовства Дальневосточного рыбохозяйственного бассейна (за исключением внутренних вод)». Татарников В.А., Акишин В.В., Истомин И.Г., Астафьев С.Э., Рой И.В., Оруженко С.С. М.: Изд-во ВНИРО, 2019.-208 стр.
