Кошельковые невода - Surrounding nets

Невода со стяжным тросом - Purse seines (стандартное обозначение - PS)

Невода со стяжным тросом, обычно и называемые кошельковыми неводами, являются отцеживающими орудиями лова. Принцип лова кошельковым неводом состоит в окружении скопления рыбы, находящейся в толще воды, сетной стенкой большой длины и высоты. При этом верхняя подбора, оснащенная плавом, находится на поверхности воды, а нижнюю стягивают (кошелькуют) стяжным тросом, проходящим через кольца. После этого невод постепенно выбирают из воды, а в конце выборки выливают из него рыбу. Кошельковыми неводами ловят преимущественно косячную рыбу в поверхностных слоях моря до глубины 100-150 м [Мельников, 1991; Лукашов, 1972].

Кошельковыми неводами возможно ловить с одного судна (по одноботной схеме) и с двух судов (по двуботной схеме). На рыбохозяйственных басссейнах Российской Федерации основное значение имеет добыча (вылов) по одноботной промысловой схеме.

При лове кошельковыми неводами в зависимости от типа судна применяется бортовая или кормовая промысловые схемы. Большинство промысловых судов работает по бортовой схеме. При кормовой схеме замет и выборка невода производятся через слип.

По конструкции различают крайнесливные и среднесливные невода. У крайнесливных неводов слив, где после выборки большей части невода концентрируется рыба, находится в крайней части невода, а у среднесливных - в его центральной части.

По форме кошельковые невода бывают равностенные, равностенные с усаженными крыльями, невода фигурной формы с одинаковой и различной высотой клячей, бесклячевые. Равностенные невода в посаженном виде имеют правильную прямоугольную форму. Равностенные невода с усаженными крыльями имеют в раскрое прямоугольную форму, но при монтаже клячевые части усаживают. Невода фигурной формы в центральной части также имеют большую высоту, чем у клячей. Однако это достигается не усадкой сетного полотна, а прикреплением снизу сетных пластин трапецеидальной формы. У бесклячевых неводов высота у клячей равна нулю в результате усадки или соответствующей кройки сетного полотна.

Крайнесливной кошельковый невод (рис. 3) представляет собой сетную стенку длиной от 200 до 2000 м и высотой от 30 до 250 м. В отдельных случаях длина неводов достигает 3000 м, а высота в посадке - 300-350 м. Длина невода должна быть тем больше, чем больше размеры косяка и скорость его перемещения, меньше скорость судна, пугливее рыба. Высота невода тем больше, чем глубже располагается косяк, больше скорость и предельная глубина его погружения. Минимальная высота невода, при которой возможно кошелькование, составляет 12-14 % от его длины. Чем длиннее невод, тем меньше соотношение между высотой и длиной невода. У высокостенных неводов отношение высоты к длине иногда достигает 0,3-0,35.

Крайнесливные невода состоят из двух основных частей - слива и крыла.

Слив, как отмечено ранее, предназначен для концентрации рыбы и подсушки улова. Его длина должна быть примерно равна длине судна и обычно не превышает 30^40 м. Высота слива равна 15-20 м независимо от общей высоты невода в клячевой части. Если невод высокостенный, то под сливом находится «поделив». Он отличается от слива лишь меньшей толщиной сетной нитки. Сливную часть невода иногда укрепляют поддоном, имеющим такую же форму и размеры, как слив, но изготовленным из крупноячейной дели. Сливные части крайнесливных кошельковых неводов могут иметь три конструкции: конструкция прямоугольной формы, конструкция «конверта» и конструкция в виде «мешка».

Крыло обычно занимает более 90 % от длины невода и состоит из отдельных секций (литеров).

Невод посажен на верхнюю, нижнюю и боковые подборы, которые заканчиваются огонами (приухами). Верхнюю подбору оснащают плавом. Нижнюю подбору невода оснащают чугунными или свинцовыми грузилами. Кроме этого, нижнюю подбору делают длиннее (на 10-15 %), чем верхнюю. Это разгружает нижнюю подбору и увеличивает скорость ее погружения при замете невода.

Рисунок1 Конструкция невода.png

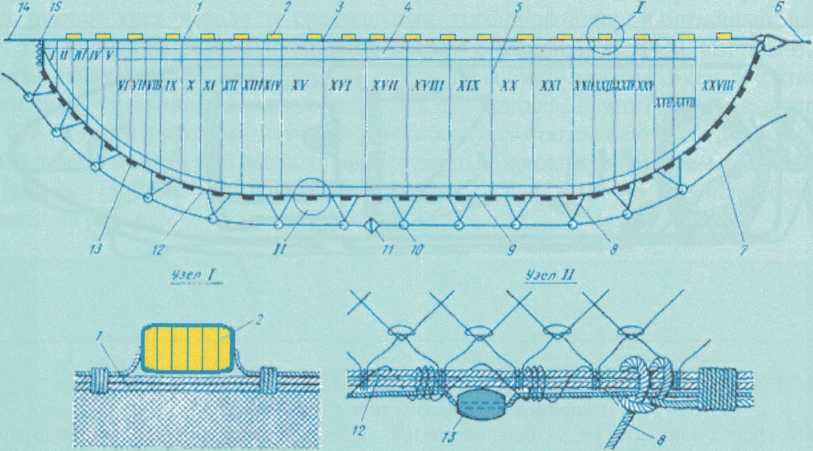

Рис. 3. Конструкция кошелькового невода:
I—V - сливные секции (литера);
VI—XII -предсливные секции (литера); XIII—XXVIII - секции крыла;
1 - верхняя подбора; 2 - наплав; 3 - верхняя опушка; 4 - промежуточная опушка; 5 - пожилина;
6 - бежной урез; 7 - стяжной трос; 8 - уздечка; 9 - нижняя опушка; 10 - кольцо; 11 - вертлюг;
12 - нижняя подбора; 13 - грузило; 14 - пятной урез; 15 - боковые кольца


К нижней подборе крепят уздечки со стяжными кольцами. Через стяжные кольца пропускают стяжной трос для кошелькования невода. К приухам верхней подборы крепятся короткий пятной и длинный (до 300-400 м) бежной урезы, которые предназначены для стягивания крыльев после замета невода.

Среднесливной кошельковый невод по конструкции принципиально отличается от крайнесливного невода лишь расположением слива. Кроме того, с учетом техники лова они часто оснащаются разъемными стяжными кольцами и не имеют бокового стяжного троса. Применение среднесливных кошельковых неводов для работы с одного судна обусловлено желанием ускорить процесс выборки невода за счет одновременной тяги за оба крыла. Такими неводами обычно работают с крупных судов, и их размеры соизмеримы с размерами больших крайнесливных неводов.

Техника лова кошельковым неводом по одноботной схеме включает следующие основные операции: поиск косяков рыбы, подготовка невода к замету, замет невода, кошелькование, выборка и укладка невода, выливка улова, доборка невода.

Поиск косяков осуществляется визуальным способом, с применением гидроакустических средств, также используется информация, поступающая от других промысловых судов.

Подготовка к замету включает в себя наборку невода на неводную площадку, осмотр промысловых механизмов, проводку и крепление стяжного троса, проводника, бежного уреза, плавучего якоря, определение силы и направления ветра, течения и волны, уточнение параметров перемещения косяка. Невод укладывают на неводную площадку. Наборку невода начинают с бежного крыла и заканчивают сливом так, чтобы нижнюю подбору невода выметать внутрь окружаемого неводом пространства, а верхнюю - наружу. Дель невода располагают между подборами равномерно. Стяжные кольца, через которые пропущен стяжной трос, нанизывают на кронштейн.

Схема промысловых механизмов и подготовленный к постановке невод (на примере сейнер-траулера типа «Альпинист») представлены на рис. 4.

Рисунок2 Схема лова.png

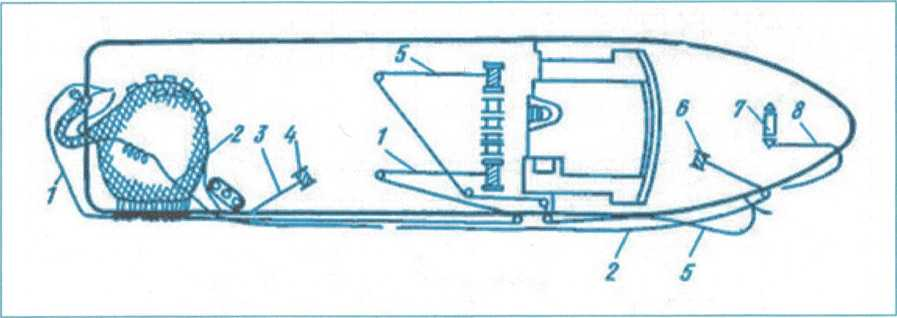

Рис. 4. Схема промыслового устройства и подготовленный к замету невод: (на примере СТР пр. 503 типа «Альпинист»)
1 - стяжной трос; 2 - проводник; 3 - бежной урез; 4 - вьюшка бежного уреза; 5 - приемный конец стяжного троса; 6 - проводниковая вьюшка; 7 - брашпиль; 8 - приемный конец пятного уреза


После выхода на косяк производится замет невода. При выполнении этих операций учитывают направление и силу ветра, направление перемещения, особенности реакции на судно и степень подвижности косяка, размеры невода. Курсовой угол и дистанцию начала замета выбирают в зависимости от направления движения косяка и его реакции на судно. На рис. 5 показаны примерные схемы замета невода при различных направлениях ветра и перемещения косяка.

Рисунок3 схема замета.png

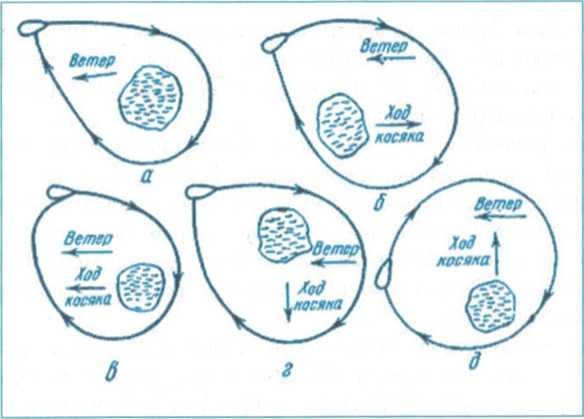

  Рис. 5. Схема замета кошелькового невода:
при неподвижном скоплении (а);
при различном относительном направлении ветра и перемещения косяка (б, в, г, д')


Невод выметывают по окружности либо по вытянутым кривым. Замет может производиться с помощью малого вспомогательного судна (шлюпки) или с применением проводника (бесшлюпочный замет).

В первом случае шлюпка, на которую подан конец пятного уреза невода, выполняет роль плавучего якоря, а по окончании замета рыбак со шлюпки передает пятной урез на судно.

При бесшлюпочном замете с судна сбрасывают плавучий якорь с буем, к которому крепятся пятной урез невода и специальный трос-проводник, намотанный на вьюшку- лебедку. До половины замета проводник травят с вьюшки, а затем выбирают. Выборка проводника заканчивается подъемом на судно плавучего якоря с буем и пятного уреза. Бесшлюпочный замет иногда выполняется без проводника. В этом случае к пятному урезу крепят буй с дрейф-якорем, который способствует стягиванию невода в воду. После окончания замета с судна буй вылавливают отпорным крюком или якорем-кошкой.

Процесс добычи (вылова) кошельковым неводом по бесшлюпочной схеме представлен на рис. 6.

Рисунок4 процесс работы часть 1.png Рисунок4 процесс работы часть 2.png

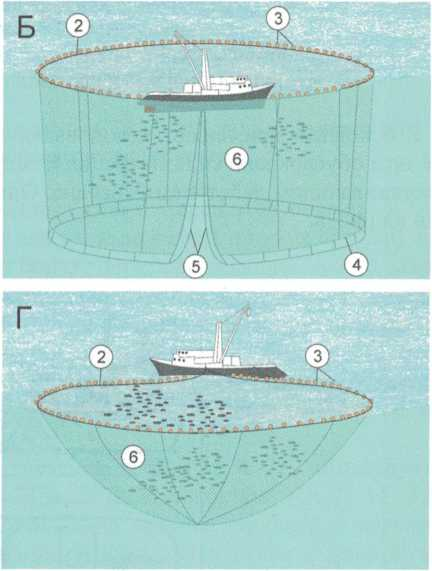

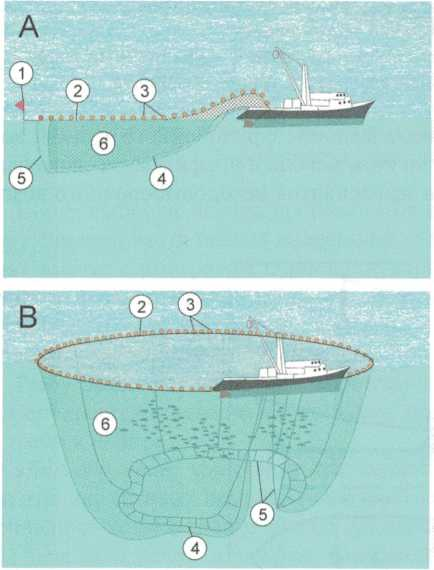

Рис. 6Процессы работы с кошельковым неводом:
А - начало постановки; Б - окончание постановки (выдержка); В - кошелькование; Г- выборка 1 - буй; 2 - верхняя подбора; 3 - кухтыль; 4 - нижняя подбора; 5 - стяжной трос; 6 - сетная часть невода


После окончания замета за бежной и пятной урезы быстро стягивают клячи невода, закрепляют крылья, закладывают стяжной трос в канифас-блоки выстрела или на бортовые откидные блоки и подают его на лебедку. Одна из возможных схем закрепления крыльев и проводки стяжного троса при кошельковании показана на рис. 7.

В зависимости от глубины нахождения косяка кошелькование начинают сразу же после окончания замета или с выдержкой, чтобы нижняя подбора опустилась глубже нижней кромки косяка. Кошелькуют за один или за оба конца стяжного троса. При этом, чтобы избежать затягивания в невод, судно подрабатывает задним ходом либо подруливающими устройствами. Боковые подборы стягивают за боковой стяжной трос. Эту операцию заканчивают одновременно с подходом стяжных колец нижней подборы к канифас-блокам. Сливную часть невода закрепляют до окончания выливки улова, а конец бежного крыла передают на неводовыборочную машину.

Рисунок5 Закрепление крыльев.png

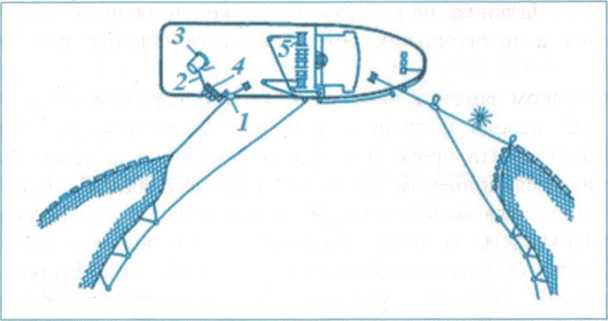

Рис. 7. Закрепление крыльев невода и проводки стяжного троса: (на примере СТР пр. 503 типа «Альпинист»)
1 - кормовой мальгогер; 2 - приемный конец бежного уреза; 3 - укладочный трос;
4 - машина для выборки невода «Триплекс»; 5 - траловая лебедка


В основном применяют неводовыборочные машины фрикционного типа, в которых усилие тяги обусловлено силами трения между жгутом невода и профилем тягового барабана или заклинивающим действием барабана. Один из вариантов неводовыборочного комплекса показан на рис. 8.

Рисунок6 Схема недовыборочного комплекса.png

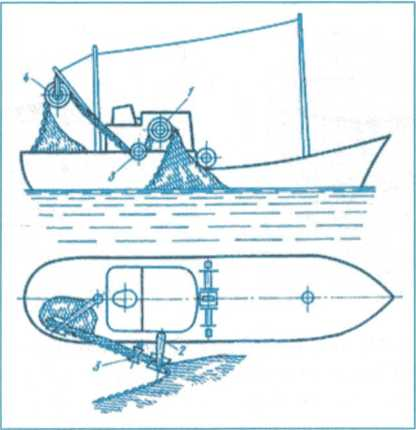

  Рис. 8. Схема неводовыборочного комплекса с силовыми блоками:
1 - первый силовой блок: 2 - специальный выстрел; 3 - жгутоформирователь;
4 - второй силовой блок


Кроме подвесных неводовыборочных машин и неводовыборочных комплексов, на их основе применяют палубные неводовыборочные машины.

Перед началом выборки неводовыборочными машинами к скобе бежного уреза невода прикрепляют трос, включают машину и, выбирая его, протаскивают жгут невода через барабаны машины. При выборке силовыми блоками и неводовыборочными комплексами невод сходит над нужной частью неводной площадки, и рыбаки лишь расправляют жгут невода, подготавливая его к следующему замету. По мере выборки невода освобождают надетые на гаки или штанги кольца, и они вместе с уздечками проходят неводовыборочное устройство.

При выборке невода по бортовой схеме судно постепенно разворачивается к неводу кормой на ветер.
После выборки всего крыла в воде остается сливная часть невода, в которой концентрируется улов. На рис. 9 показан процесс выборки кошелькового невода.

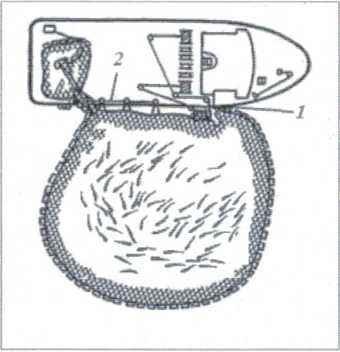

  Рис. 9. Выборка кошелькового невода (на примере СТР пр. 503 типа «Альпинист»): 1 - выстрел; 2 - трос транспортирования колец


После выборки невода производится выливка улова. Перед этой операцией боковую подбору сливной части невода подвешивают на выстреле за кольца и приух верхней подборы выводят вместе с выстрелом перпендикулярно борту. Верхнюю подбору можно закреплять на судне за расположенное на ней кольцо с помощью грузового средства так, чтобы она возвышалась над поверхностью воды на 1,5-3,0 м. Нижнюю подбору подсушивают и закрепляют у места выливки улова.

Рыбу выливают из невода рыбонасосами и каплерами. После выливки улова остаток невода добирают на неводную площадку, пропускают сквозь кольца стяжной трос, и невод снова готов к работе.

Наименование кошелькового невода. Согласно ОСТ 15 32-72 «Конструкторская документация сетных орудий рыболовства. Невода кошельковые» [ОСТ 15 32-72] в наименовании кошелькового невода указываются длина верхней подборы и максимальная высота невода в жгуте в метрах. Соответственно, кошельковый невод с длиной верхней подборы по сетной части 669 м и максимальной высотой невода в жгуте 212м должен иметь наименование: «Невод кошельковый - 669x212 м». В технической характеристике кошелькового невода указываются: тип судна; объект лова и район промысла; длина верхней подборы в метрах; длина нижней подборы в метрах; максимальная высота невода в жгуте в метрах; построечная масса невода, в т.ч. масса сетной части в килограммах; масса невода в намокшем состоянии в килограммах.

Сборочный чертеж и чертеж раскроя невода кошелькового (на примере невода кошелькового крайнесливного 756x220 м) представлены на рис. 10 и 11.

Рисунок 8 сборочный чертеж.png

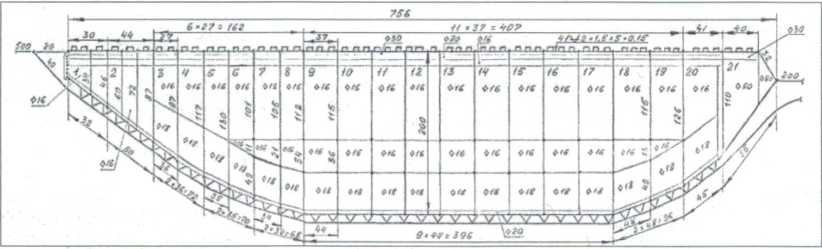

  Рис. 10. Сборочный чертеж невода кошелькового 756x220 м


Рисунок 8 раскрой невода.png

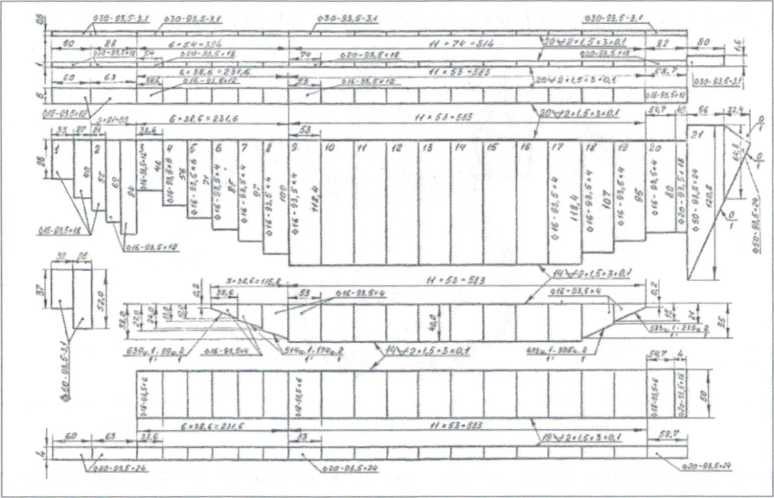

Рис. 11. Раскрой невода кошелькового 756x220 м


Наименования кошельковых неводов, применяемых для добычи (вылова) водных биоресурсов на Дальневосточном рыбохозяйственном бассейне (по данным ССД и ТУ Росрыболовства за 2017 г.), и их уникальные коды ОСМ представлены в табл. 2.

Таблица 2. Невода кошельковые

Код ОСМ

Орудие добычи (вылова)

44

 невод кошельковый 1042/200 м (филумен) пр. 382 ПЭБ

161

 невод кошельковый сельдевой 650/175 м

493

 невод кошельковый экспериментальный

693

 невод кошельковый 1000x200 м пр. ООО РК «Новый Мир»

709

 невод кошельковый 550x80 м пр. ЮгНИРО


Результаты промысла. Данные по общему вылову кошельковыми неводами с указанием районов промысла, объектов лова, количества и типов судов (по данным ССД и ТУ Росрыболовства за 2017 г.) представлены в табл. 3.

Таблица 3. Общий вылов кошельковыми неводами, объекты лова, районы промысла, количество и типы судов

Код ОСМ

Количество судов

Общий вылов, т

Районы добычи (вылова)

Объекты добычи (вылова)

Типы судов

44

1

23,388

Тихоокеан. Южн.-Кур.

сайра

СРТМ

161

1

826,199

Карагин.

сельдь тихоокеанская

PC

493

4

461,88

Вост.-Сахал., Зап.-Камч., Охотомор. Южн.-Кур., Сев,-Охотомор.

сельдь тихоокеанская, кета

МмДС, МмРС, МмРСТ

693

2

2920,86

Тихоокеан. Южн.-Кур.

скумбрия, сардина иваси

СТР

709

1

30,2

Зап.-Сахал.

кальмар тихоокеанский

МмРС


В статье использованы материалы книги «Перечень способов и орудий промышленного и прибрежного рыболовства Дальневосточного рыбохозяйственного бассейна (за исключением внутренних вод)». Татарников В.А., Акишин В.В., Истомин И.Г., Астафьев С.Э., Рой И.В., Оруженко С.С. М.: Изд-во ВНИРО, 2019.-208 стр.
